DỊCH VỤ BẢO DƯỠNG TOÀN BỘ CHO ĐỒNG HỒ CƠ
3. Lắp ráp các chi tiết và tra dầu tiêu chuẩn Thụy Sỹ
Kiểm tra chức năng: lịch, cót…
Tình trạng khi nhập viện: Mặt kính sapphire nứt vỡ; rất may là máy vẫn chạy ổn định, kim và mặt vẫn còn nguyên vẹn Nguyên nhân: Không may rơi đập mặt xuống đá 😦

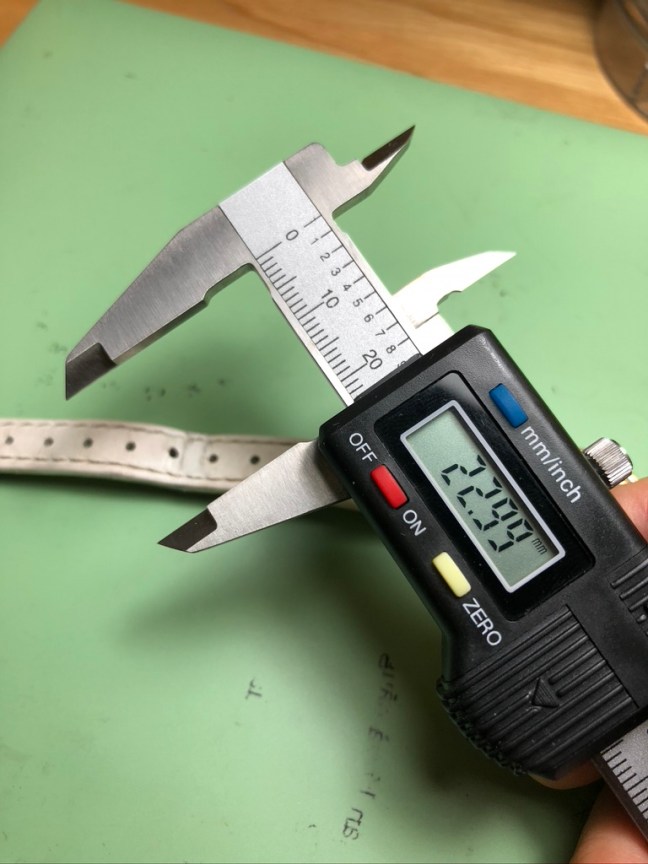

Đầu tiên là phải đo kích thước mặt kính. Đường kính mặt kính là 23 mm.
Giờ thì đi tìm mua mặt kính, cũng đơn giản.
Có một vấn đề là do mặt kính gắn với mặt số nên khi thay thì sẽ phải mất mặt số. Cũng phải chấp nhận thôi thì không còn lựa chọn nào khác.
Tiếp theo là phải tẩy sạch lớp keo cũ bằng rodico gum, làm sạch mặt kính, làm sạch mặt trong đồng hồ, kim phút, kim giờ. Sau đó mặt kính mới sẽ được quết lớp keo quanh viền, nhẹ nhàng đặt vào mặt đồng hồ. Trám nốt keo vào những điểm quanh viền để đảm bảo không có khe hở dù nhỏ nhất.

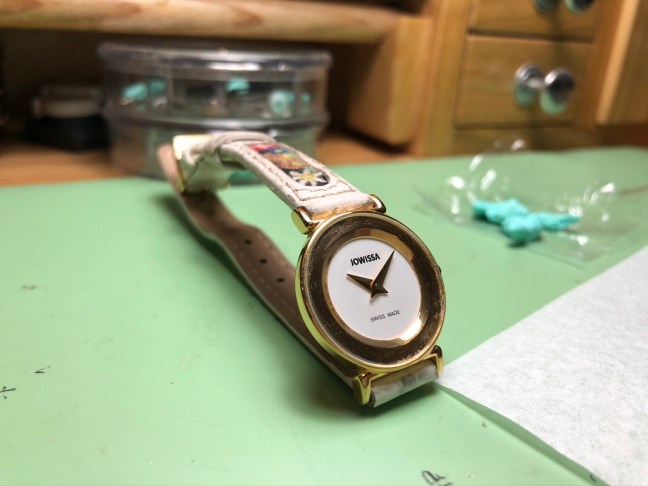

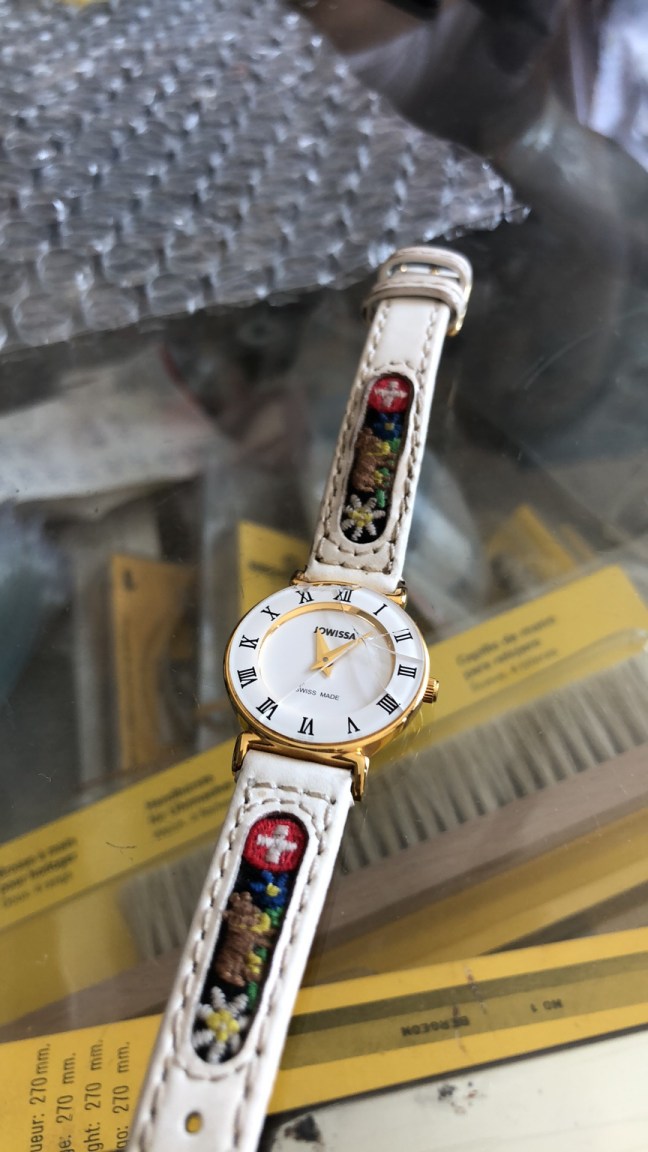

Kết quả khá bất ngờ, dù không còn mặt số nhưng với màu vàng sẵn có của viền kết hợp với kính trong cho Jowissa Ethics một diện mạo mới, sẵn sàng trở lại phục vụ cô chủ.
Đôi nét về Seiko và dòng Seiko Champion
Trong bài “Phục hồi đồng hồ Seiko 5 chém cạnh” WRVN đã giới thiệu sơ lược về lịch sử hãng Seiko và một số kỹ thuật trên các bộ máy mà Seiko xuất xưởng những năm 60′. Những năm đầu sản xuất những chiếc đồng hồ đồng tiên của hãng mang tên Seikosha (精工舎). Trong đó “Seiko” mang ý nghĩa sự tinh tế, thành công, “sha” mang ý nghĩa như từ “xá” hoặc “nhà”.
Tiếp nối những thành công trong lĩnh vực sản xuất đồng hồ đeo tay, trong những năm 196x Seiko đã tung ra nhiều mẫu đồng hồ, trong đó có mẫu tầm trung là Champion. Về cơ bản, Champion là mẫu đồng hồ thanh lịch dành cho đàn ông, với cót lên tay, mặt cỡ 39, bộ kim kiểu thanh gươm, cọc số đơn giản. Ban đầu dòng Champion chỉ có 2 bản 17 jewels hoặc 19 jewels và đều không có lịch. Sau đó Seiko tiếp tục xuất xưởng dòng Champion Calendar (năm 1962) và Champion 850 (năm 1963) và phiên lịch thứ/ngày của Champion 860 (năm 1964). Ngoài ra, dòng Champion cũng có một số phiên bản đặc biệt mà trong số đó thì Champion Alpinist là nổi tiếng nhất, được cho là nhắm tới những người trẻ tuổi ưa khám phá. Máy của Seiko Champion chỉ có chữ Seikosha kèm theo 17/19 jewels và đều không đánh số.
Nhập viện và thăm khám
Chiếc Seiko Champion Diashock 17 jewels được các chủ nhân gìn giữ một cách khá cẩn thận. Với tuổi đời đến 60 năm mà mặt kính chỉ bị xước dăm đôi chỗ; các chi tiết kim loại như vỏ, nắp đáy đều còn sáng bóng, kim và mặt đều nguyên bản, trắng sáng, núm còn zin có khắc chữ S (Seiko)
Kiểm tra sơ bộ thì chiếc Champion cũng được cất tủ khá lâu, lên cót tương đối khó khăn, sau khi lên cót thì lúc chạy lúc nghỉ, sai số rất lớn và thay đổi.
Điều trị
Trước hết là gỡ nắp đáy, mặt kính và vỏ để lấy máy. Do tuổi đời của chiếc Champion đã cao nên bánh lắc (Balance wheel) cũng được gỡ trước đề phòng rủi ro.
Để tránh xước mặt số, WRVN dùng miếng lót Bergeon trước khi gỡ bộ kim. Ở góc chụp này cho thấy bộ kim còn nguyên bản sáng bóng.
Mặt số và các chi tiết được gỡ dần
Tiếp theo đó là gỡ các chi tiết trống cót, bánh xe gai, bánh răng truyền động,…
Do lâu ngày không bảo dưỡng, lau dầu nên các chi tiết đều có nhiều cắng dầu, trống cót, ổ chân kính bẩn
Sau khi được tháo rời, các chi tiết được làm sạch hai lần bằng máy tạo sóng siêu âm, hong khô, tẩy sạch các vết dầu khô. Tuy nhiên chân kính của bánh xe gai và ngựa lại đã hỏng không thể tiếp tục sử dụng, buộc phải thay thế (đúng với nhận định lúc đầu khi thăm khám). Việc tìm kiếm chi tiết thay thế cho bộ máy 60 năm tuổi không chỉ đòi hỏi thời gian mà còn cần đến sự may mắn. Finally I found it -> https://www.ebay.com/itm/254296738509. Giờ thì đành ngồi chờ chú đưa thư thôi…
Cập nhật
Bộ máy Seikosha 860 mới mua cũng đã han gỉ nhiều, rất may là các chi tiết cần thiết vẫn còn tốt
Hoàn tất việc lắp ráp
Và cân chỉnh
Và cuối cùng là lên tay
Hi vọng chiếc Seiko Champion lại tiếp tục mạch đập không ngừng nghỉ để làm hài lòng chủ nhân.
Lịch sử thành lập JOWISSA
Hãng JOWISSA được thành lập bởi nhà sản xuất đồng hồ Josef Wyss, có quê gốc tại vùng Bettlach ở bang Solothurn,Thụy Sĩ. Truyền thống sản xuất, chế tạo đồng hồ trứ danh, lâu đời từ thế kỷ 18 tại Bettlach đã có ảnh hưởng sâu sắc đến chàng trai Wyss trẻ tuổi vốn sẵn đam mê với nghề thủ công. Năm 1940, ở tuổi 25, Wyss quyết định sẽ làm nghề đồng hồ.
Cùng với niềm đam mê nghề đồng hồ là một tinh thần kinh doanh, năm 1951 Wyss đã quyết định thành lập công ty riêng cùng với vợ, Mathilde và năm đứa con của họ. Công ty được đưa vào hoạt động ngay tại chính ngôi nhà của họ ở số 29 đường Hasenmatt. Công ty được lấy tên JO-WIS -SA ghép từ những chữ cái trong tên của Josef Wyss và “SA”, chính là từ viết tắt của đăng ký doanh nghiệp tại Thuỵ Sỹ .
Triết lý của JOWISSA
Wyss đặt ra một triết lý đặc biệt cho JOWISSA ngay từ đầu, đó là chất lượng cao nhất nhưng giá cả thật hợp lý; thiết kế của đồng hồ là một yếu tố cực kỳ quan trọng. Khi được đeo lên tay, chiếc đồng hồ Jowissa phải trở thành phụ kiện hoà cùng sắc đẹp của chủ nhân.
Sau khi thành lập JOWISSA, gia đình Wyss đã không ngừng đổ vào đó niềm đam mê, năng lượng sáng tạo của họ, rồi thì những mẫu đồng hồ Swiss made của họ trở nên hấp dẫn thị trường đến mức họ phải xây dựng một nhà máy liền kề với gia đình để theo kịp sản xuất. Nhu cầu của thị trường đối với đồng hồ JOWISSA liên tục tục phát triển và sau 20 năm, Wyss quyết định chuyển đến trụ sở tại số 16 phố Dorf.
Các mẫu đồng hồ của JOWISSA đều hướng đến sự tinh tế, đơn giản, có chất lượng theo tiêu chuẩn khắt khe của Thuỵ Sỹ, và là phụ kiện thời trang hàng ngày không thể thiếu của phụ nữ trẻ, năng động, hiện đại.

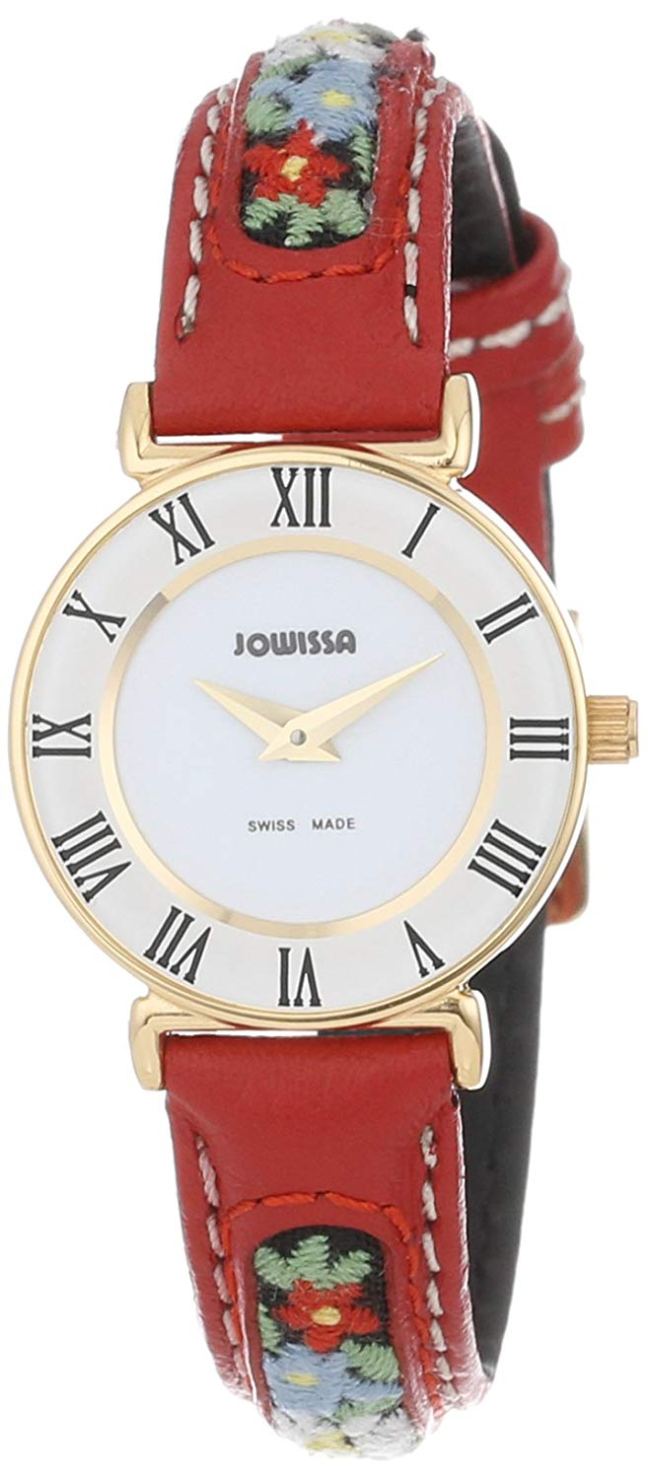

Mẫu JOWISSA ETHNO
Mẫu JOWISSA ETHNO ra mắt năm 2017 thu hút sự chú ý bởi thiết kế tinh tế, đơn giản, với điểm nhấn là màu trắng thanh thoát của mặt đồng hồ kèm theo dây da được thêu hoạ tiết phối màu hợp lý, phảng phất tính hoang dã. Vỏ đồng hồ được làm từ mạ vàng với thiết kế phẳng ôm cổ tay, khả năng chống nước tới 3 ATM giúp chống nước đi mưa, rửa tay. Thông số kỹ thuật cơ bản cho 2 mẫu to/nhỏ như sau:
Lets see the magic of the lume
One of the best friend of a watch repairer.

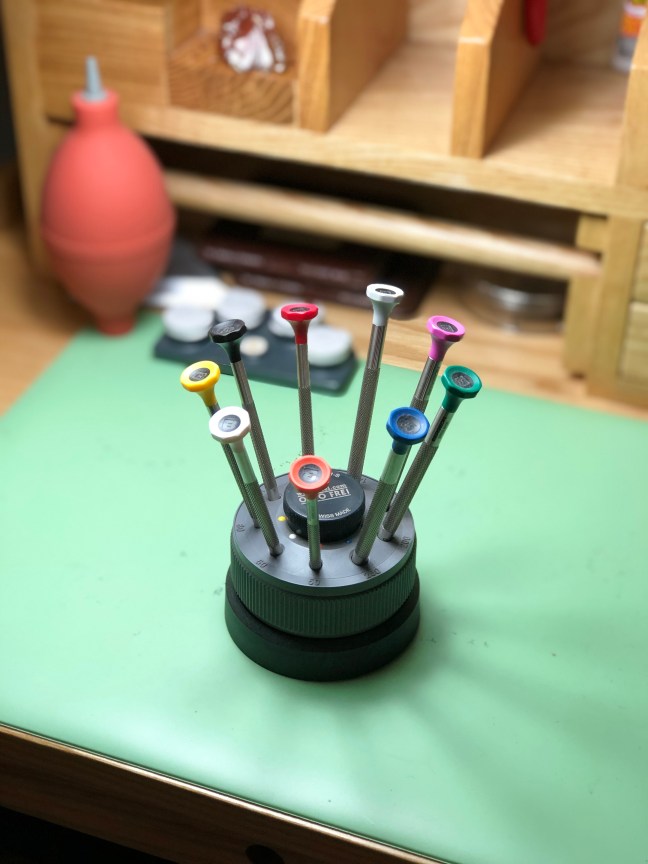

My Bergeon screwdrivers from Otto Frei
Seiko là một công ty Nhật Bản nổi tiếng trong lĩnh vực sản xuất đồng hồ, thiết bị điện tử, phụ kiện bán dẫn và quang học. Được thành lập vào năm 1881 khi Kintarō Hattori mở một cửa hàng đồng hồ và kim hoàn ở trung tâm Tokyo. Sau đó 11 năm, ông mở xưởng sản xuất và xuất xưởng đồng hồ đồng tiên mang tên Seikosha (精工舎). Trong đó “Seiko” mang ý nghĩa sự tinh tế, thành công, “sha” mang ý nghĩa như từ “xá” hoặc “nhà”. Năm 1923 Seiko sản xuất mẫu đồng hồ đeo tay đầu tiên. Đến năm 1969 cho ra đời mẫu đồng hồ quartz đầu tiên vô cùng nổi tiếng là Seiko Quartz Astron là cột mốc quan trọng của ngành đồng hồ.
Dòng đồng hồ Seiko 5 được ra đời đáp ứng nhu cầu thế hệ thập niên ’60 với 5 tiêu chí đặc biệt ở thời điểm đó là: (1) Lên giây tự động; (2) Ngày/thứ trong một cửa sổ; (3) Chống nước; (4) núm vặn ở vị trí 4h để hạn chế vướng cổ tay; (5) Vỏ và dây sắt chắc chắn, bền bỉ. Cùng với đó là các phát minh, sáng chế của Seiko được áp dụng để chống chọi với thách thức, nâng cao độ bền cho mọi chiếc đồng hồ. Theo Seiko, để một chiếc đồng hồ được đánh giá là bền, nó phải chống được hai mối đe dọa là : nước và sốc.
Chống nước là tiêu chí bắt buộc đối với mọi chiếc Seiko 5 kèm theo dây sắt để đảm bảo toàn bộ chiếc đồng hồ chống chịu được với mồ hôi và nước. Về chống sốc, Seiko áp dụng một số phát minh quan trọng trên dòng đồng hồ này như: vật liệu Diaflex cho dây cót; cơ chế chống sốc diashock (cơ cấu gồm 1: vòng đàn hồi; 2 lẫy; 3 khe)
Cơ chế lên dây cót tự động magic lever của Seiko rất hiệu quả khi tận dụng được lực quay của bánh đà theo cả thuận & nghịch chiều kim đồng hồ.
Các mẫu Seiko 5 ban đầu được lắp bộ máy 7009A, 17 chân kính, 21.600 b b/h/h, giữ cót ~ 43 giờ, cực kỳ bền bỉ và chắc chắn. Sau này cho đến nay dòng Seiko được chuyển sang dùng máy 7s26 hoặc 7s36 cùng có dao động 21.600, giữ cót khoảng 40 giờ.
Đồng hồ Seiko cổ đã trở thành “vũ khí tán gái” số 1 của thanh niên thời bao cấp. Seiko được ao ước tới mức thời đó xuất hiện “đồng dao”:
“Một yêu anh có Seiko
Hai yêu anh có Peugeot cá vàng
Ba yêu anh có téc gang
Bốn yêu hộ tịch rõ ràng thủ đô…
Chiếc Seiko 5 chém cạnh (theo cách gọi ở miền Bắc) hoặc chặt góc (theo cách gọi ở miền Nam) lúc bấy giờ trị giá khoảng 1 chỉ vàng. Với bề ngoài vuông vức, nam tính, chất lượng cao, hiệu quả sử dụng bền bỉ, chiếc Seiko 5 chém cạnh lúc đó là vật không thể thiếu đối với thanh niên bấy giờ.
Chiếc Seiko 5 được tiếp nhận, khám xét sơ bộ cho thấy tình trạng:
Việc tiếp theo là tháo đáy ren xoáy tiếp cận bộ máy bên trong. Quan sát sơ bộ cho thấy dầu máy đã khô két

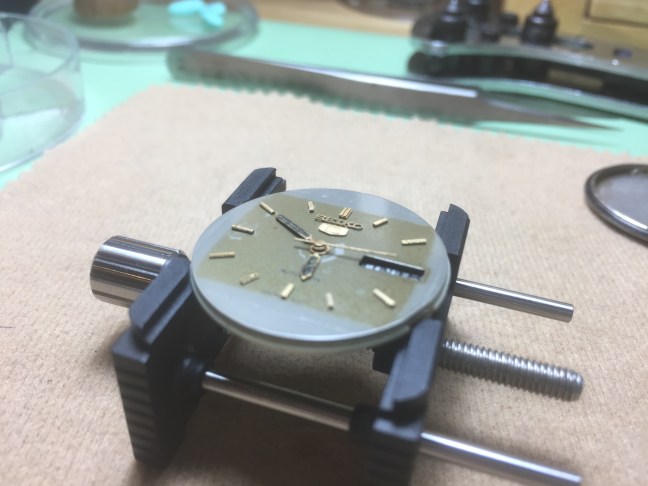

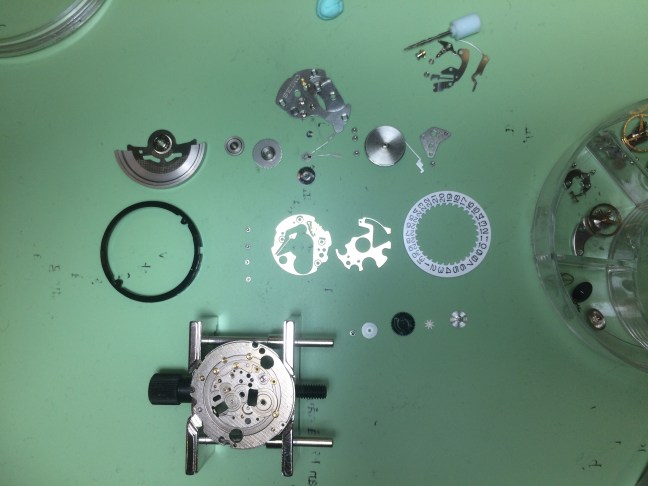

Tiếp tục lần lượt tháo, gỡ các bộ phận

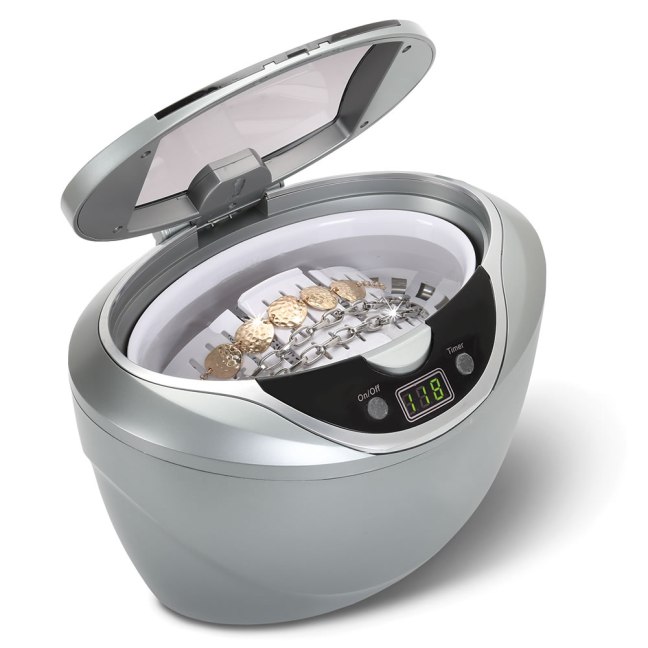

Quá trình vệ sinh bằng máy tạo sóng siêu âm qua 2 bước: (1) Ngâm và tẩy sạch bằng dung dịch đặc biệt; (2) Ngâm và tẩy sạch bằng nước
Trước khi lắp ráp các chi tiết được làm sạch một lần nữa bằng gôm Rodico, trả lại vẻ ngoài sáng bóng thẩm mỹ. Sau khi vệ sinh, các chi tiết được lắp ráp. Song song với việc lắp ráp là tra dầu cho các cơ cấu chuyển động.

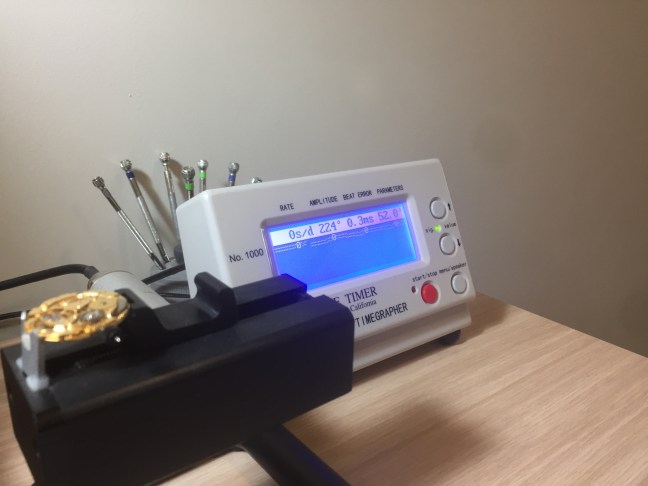

Tiếp đó bộ máy 7009A được cân chỉnh nhanh/chậm sử dụng bằng máy đo chuyên dụng TimeGrapher. Hướng dẫn cách đo nhanh/chậm bằng máy đo chuyên dụng TimeGrapher tại đây.

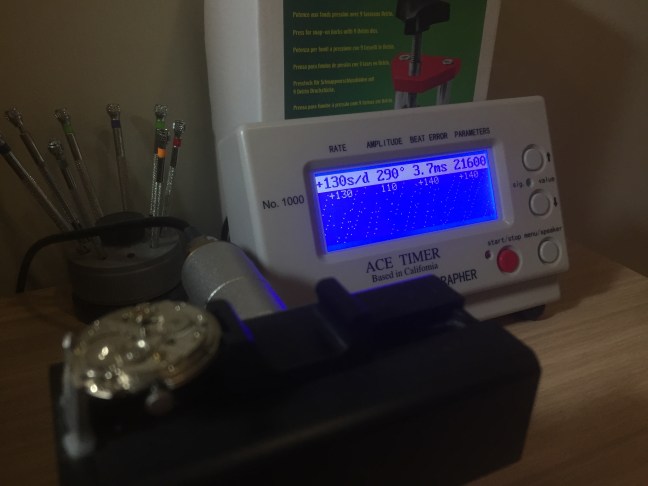

Bộ máy 7009A được đặt trên micro thu âm thanh dao động theo chiều dial-down (mặt đồng hồ úp xuống). Kết quả hiển thị trên máy cho thấy sai lệch chân kính con lăn (roller jewel) khá lớn (3,7 ms).

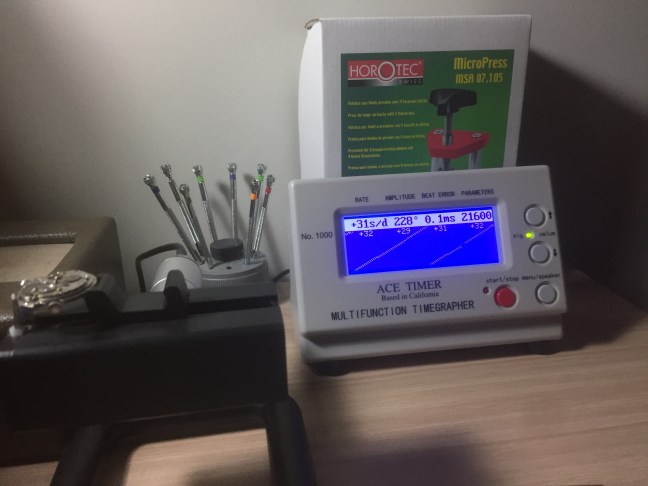

Cân chỉnh sai lệch chân kính con lăn giảm còn 0,6 ms, sau đó là 0,1 ms
Quá trình cân chỉnh
Chiếc Seiko chém cạnh đã sẵn sàng lên tay. Chỉ có chút băn khoăn là không biết chủ nhân của nó liệu còn dùng nó để tán gái nữa không?
Mẫu đồng hồ 86Q được hãng Versace tung ra năm 2016 khá nổi bật với mặt trắng, dây da trắng, logo hình đầu Medusa ở vị trí 12 giờ. Điểm nhấn đặc biệt chính là phần mặt kính trong suốt bao quanh thân đồng hồ và hàng trăm viên bi nhỏ, chuyển động theo cử động của cổ tay, nhìn rất sống động.
Nói thêm đôi chút về logo hình đầu Medusa của hãng Versace thế này:
Theo thần thoại Hy Lạp thì Medusa vốn là một nữ tu nhan sắc yêu kiều với mái tóc bồng bềnh quyến rũ, là cô em út trong 3 chị em nhà Gorgon. Mê đắm vẻ đẹp của Medusa, thần biển Poseidon đã cưỡng bức nàng ngay tại đền thờ nữ thần Athena. Vì tức giận, Athena hóa phép biến mái tóc bồng bềnh của Medusa thành những con rắn ngoe nguẩy đáng sợ, bất cứ ai trực tiếp nhìn vào mắt Medusa sẽ ngay lập tức hóa đá. Từ xa xưa Medusa đã là nguồn cảm hứng trong nghệ thuật, được tạc tượng, khắc hoạ tại nhiều nơi. Người Hy Lạp cổ đại tin rằng, đầu nữ thần tóc rắn Medusa sẽ mang lại điềm may, bảo vệ khỏi thế lực hắc ám. Theo đó, hình ảnh đầu nữ thần tóc rắn Medusa xuất hiện trên nhiều vật dụng, đồ tạo tác của người dân Hy Lạp như trên bùa hộ mạng để xua quỷ dữ, khiên chắn, áo giáp ngực, đồ khảm, các bức tượng
Gianni Versace (1946-1997), nhà thiết kế sáng lập hãng đã chọn hình ảnh đầu Medusa là biểu tượng của hãng từ năm 1993, với ý nghĩa là vẻ đẹp chết người của Medusa đã làm cho bất kỳ ai cũng sẽ mê đắm nàng, ngay khi nhìn vào mắt nàng sẽ hoá đá và không có đường quay trở lại. Và Gianni Versace hi vọng sản phẩm của Versace cũng sẽ có được tình yêu như vậy của mọi người. Thay vì sử dụng toàn bộ đầu rắn của Medusa, Gianni chỉ khắc họa nàng trên logo là một người phụ nữ với mái tóc bồng bềnh tỏa hào quang, đôi môi đầy đặn và tỷ lệ gương mặt hoàn hảo. Đôi mắt không có con ngươi của nàng sâu hun hút như ẩn chứa cả thế giới mê hoặc. Trong suy nghĩ của nhà thiết kế quá cố, đôi mắt của nữ quỷ Medusa là biểu tượng cho sự hấp dẫn đến chết người. Gương mặt lạnh lùng, tàn ác thể hiện sức mạnh của sự thống trị tuyệt đối, sức hấp dẫn khó cưỡng và vẻ quyến rũ điên đảo lòng người. Đó cũng là ba đặc tính cơ bản khi nhắc đến nữ quỷ tóc rắn. Hóa thân của Medusa trên biểu tượng của Versace nhằm thể hiện tầm nhìn như thế.
Mẫu 86Q sử dụng bộ máy ISA K62 khá đặc biệt với cơ chế bấm chỉnh giờ thông qua nút bấm chìm phía sau mặt máy mà không có núm vặn như các bộ máy thông thường khác.
Cách chỉnh giờ đối với mẫu Versace 86 dùng bộ máy ISA K62
Đồng hồ đã sẵn sàng lên tay cùng với biểu tượng Medusa như là tấm khiên bảo vệ chủ nhân đồng thời làm mê đắm lòng người.
Đồng hồ Quartz (Đồng hồ thạch anh hay đồng hồ điện tử) – là loại đồng hồ có bộ máy hoạt động theo cơ chế chuyển động bằng một “tinh thể thạch anh” . Tinh thể dao động khi được đặt trong một điện trường sẽ cung cấp năng lượng chuyển động cho đồng hồ. Xung dao động từ thạch anh được chia xuống lấy tần số đúng 1 Hz dùng để điều khiển cuộn dây nam châm điện. Trong cuộn dây nam châm có 1 bánh xe nam châm, bánh xe này dao động đúng tần số 01 Hz,tương ứng 01s. Khi bánh xe nam châm dao động sẽ làm cho bánh xe gần nam châm (bánh xe lai) chuyển động và truyền năng lượng cho hệ thống các bánh xe còn lại, kéo theo các kim giây (nếu có), kim phút, kim giờ. Đây là nguyên lý hoạt động của đồng hồ Quartz.
Lỗi này thường gặp ở những đồng hồ cũ, đã qua sửa chữa. Kim đồng hồ bị vênh dẫn đến chạm mặt kính tạo ma sát khiến cho kim gặp khó khăn khi chuyển động dẫn đến sai, chậm giờ.
Cách khắc phục là chỉnh lại kim
Thế nào là đồng hồ bị bó cơ? Đồng hồ bị bó cơ là khi mà hệ thống các bánh răng hay hệ cơ của đồng hồ hoạt động không được trơn tru. Nguyên nhân có thể là do khô dầu, bụi bẩn và han gỉ do tác động của môi trường, ít được vệ sinh. Điều này gây ra lực ma sát giữa các bánh răng với các đầu trục, hay thậm chí giữa các bánh răng với nhau. Và cũng là lý do khiến đồng hồ bị chậm giờ.
Với lỗi này thì khi thử bằng máy đo dao động thì vẫn thấy có dao động, tuy nhiên phần cơ không chuyển động
Khắc phục bằng cách vệ sinh, lau dầu, thay bánh răng han gỉ (nếu cần)
Lỗi này thường xảy ra khi pin hết lâu ngày nhưng không được tháo ra khỏi đồng hồ dẫn đến chảy nước, han gỉ các lá đồng điện cực tiếp xúc, thậm chí chảy dầu, hấp hơi trên mặt máy, trong cả chiếc đồng hồ.
Đối với các đồng hồ Quartz thì pin là một trong những yếu tố quan trọng ảnh hưởng đến chất lượng của đồng hồ. Nếu sử dụng pin tốt thì đồng hồ sẽ chạy ổn định, thời gian sử dụng được kéo dài. Ngược lại nếu sử dụng pin kém chất lượng có thể dẫn đến hiện tượng chảy pin, làm han gỉ kéo theo hư hỏng các bộ phận của đồng hồ, thậm chí phải thay toàn bộ máy. Khi đã có viên pin tốt thì cần quan tâm đến lá đồng vì đây là điểm tiếp xúc nơi mà đồng hồ tiếp nhận năng lượng từ pin. Nếu lá đồng bị gỉ sẽ làm cho diện tích tiếp xúc pin giảm sút, điện năng truyền từ pin đến bộ máy không đủ, đồng hồ không được nhận đầy đủ năng lượng gây ra hiện tượng chạy chậm, lúc chạy lúc nghỉ thậm chí là ngừng.

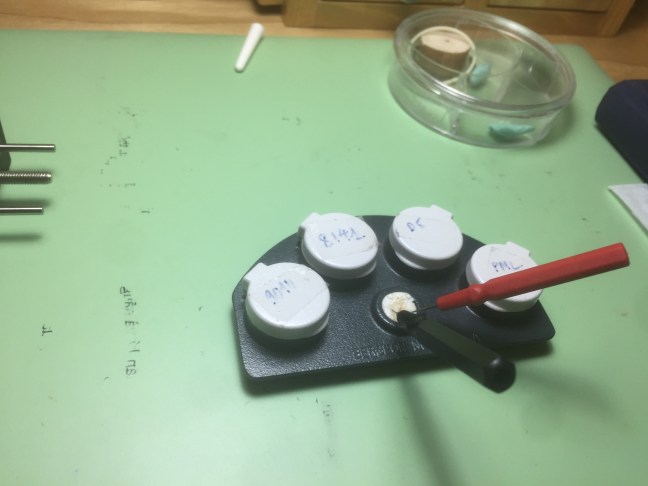

Cách phát hiện: Kiểm tra pin bằng dụng cụ đo chuyên dụng; tiếp đó quan sát các lá đồng tiếp xúc pin xem có bị han gỉ hay không?
Cách khắc phục: Thứ nhất, thay ngay viên pin tốt nếu đồng hồ bị hết pin hoặc khi pin đã yếu. Kế đó là kiểm tra các lá đồng tiếp xúc pin, đặc biệt nếu biết tiền sử trước đó đồng hồ đã bị vào nước; trường hợp thấy han gỉ thì phải vệ sinh thật sạch trước khi thay pin.
Trường hợp dùng máy đo thử mà không thấy có dao động thì nghĩa là bộ tạo dao động (IC chính) đã lỗi.
Cách khắc phục: Trong trường hợp này thì không có cách gì khác là thay máy.
Tiếp nhận và Kiểm tra

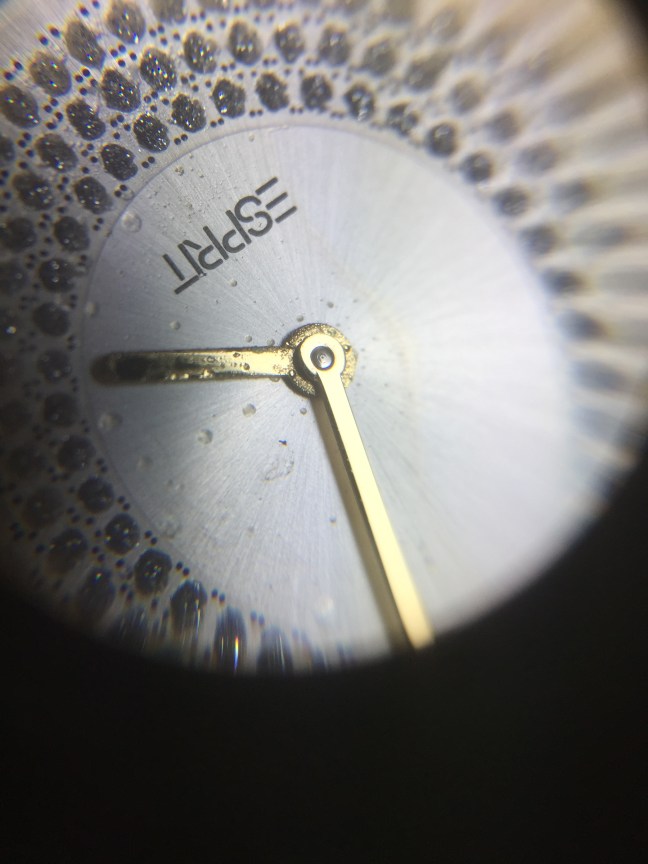

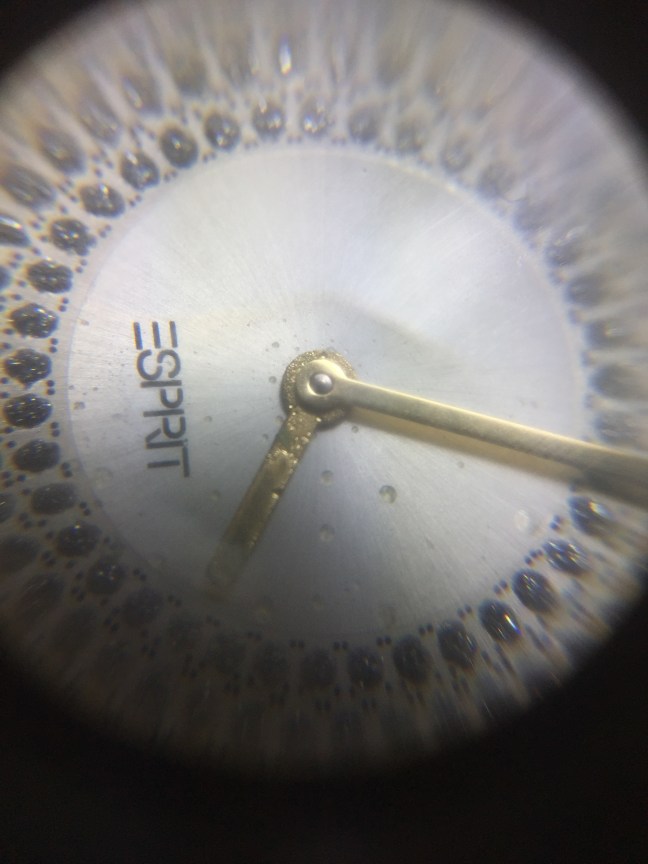

Chiếc Espirit được tiếp nhận trong tình trạng:
Xem nguyên lý hoạt động của đồng hồ quartz tại đây

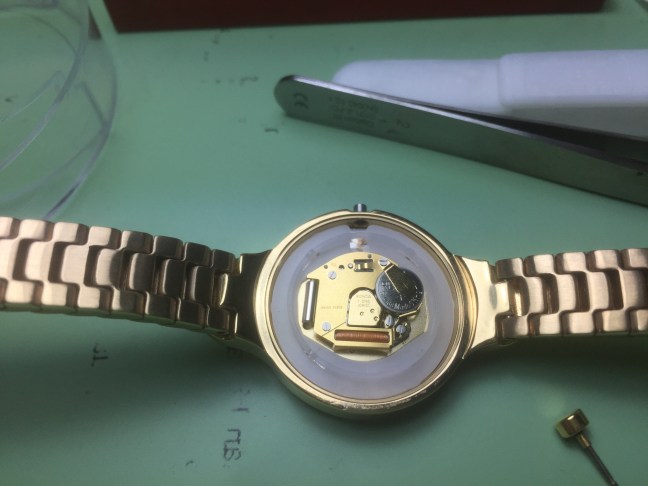

Sau khi tháo và kiểm tra chi tiết:
Khắc phục
Máy mới đã về, việc đầu tiên là phải kiểm tra dao động. Nếu máy dao động bình thường, đèn xanh sẽ nháy (hoặc theo chu kỳ 1 lần/s hoặc 1 lần/5s). Trường hợp máy Ronda này dao động nháy 1 lần trong 5s.

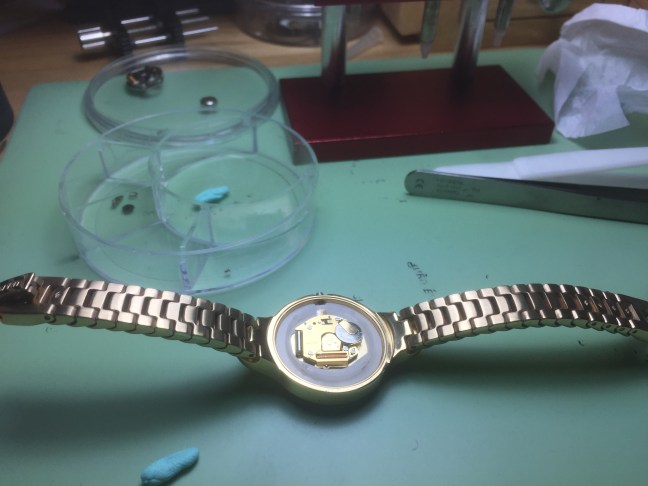

Sau khi vệ sinh vỏ, khử dầu thì lắp máy

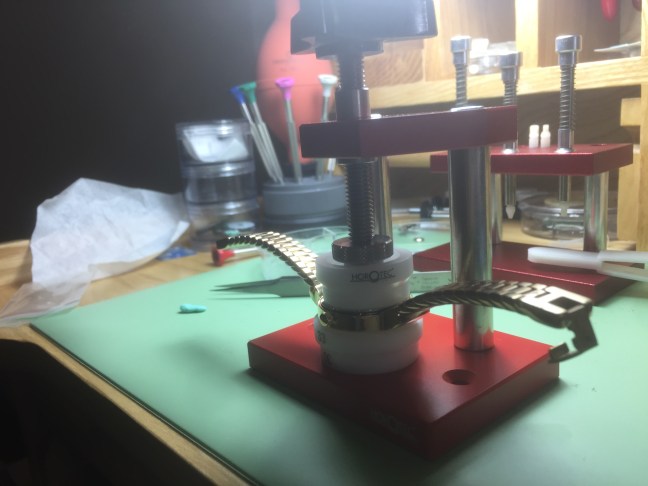

Đóng nắp bằng dụng cụ chuyên dụng hạn chế ảnh hưởng đến vỏ, kính đồng hồ.

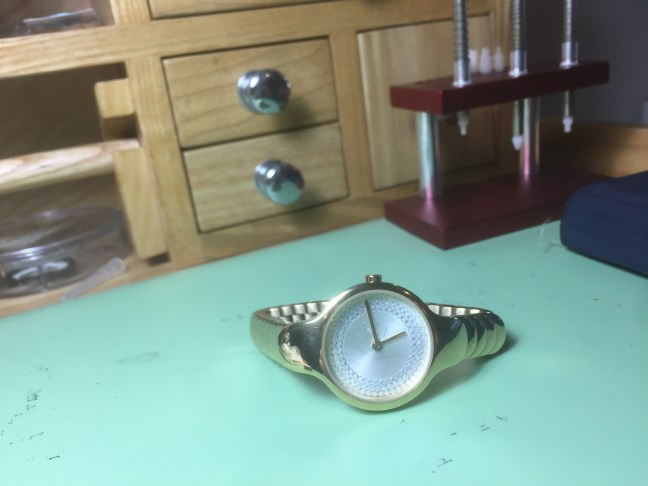

Cuối cùng thì chiếc đồng hồ đã sẵn sàng lên tay phục vụ chủ nhân ♥♥♥
